PNL S507-CAC-HT – Pannelli pronti all’uso per misure di cloro o biossido di cloro in acqua calda

DESCRIZIONE

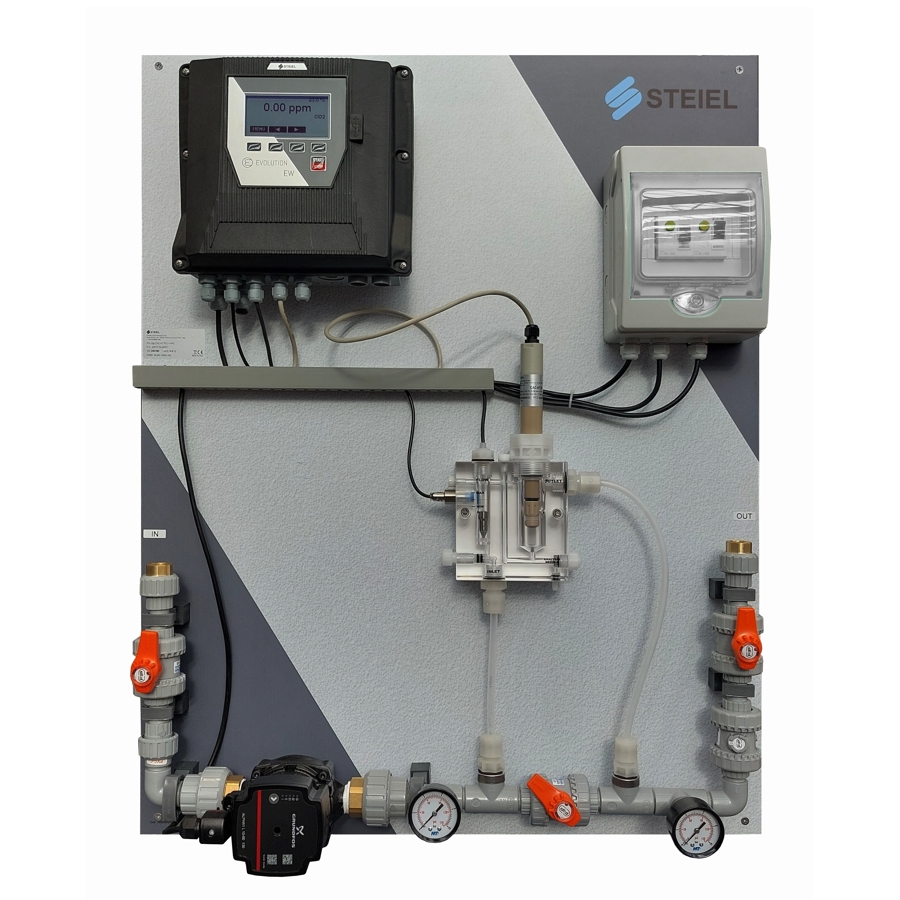

STEIEL propone un’ampia gamma di soluzioni “chiavi in mano”, composte da strumentazione e sensori di misura assemblati su pannello.

I sistemi più complessi prevedono anche una pompa dosatrice per la regolazione e / o un dispositivo per la registrazione / gestione dati.

Questi modelli sono dedicati alla misura di cloro o biossido di cloro in circuiti di acqua calda sanitaria, con cella amperometrica aperta a tre elettrodi.

Il pannello standard è dotato di filtro per acqua calda; su richiesta, per applicazioni con recupero acqua campione, è disponibile un apposito pannello con pompa di recupero, valvole e manometri.

CARATTERISTICHE TECNICHE

  • Pannello con quattro fori per fissaggio a parete
  • Dimensioni pannello: 595 x 750 mm
  • Grafica personalizzabile su richiesta
  • Il sistema base comprende:
    • Strumento S507-CAC con ingresso configurato per la cella CAC-HT-B
    • Cella CAC-HT-B, amperometrica aperta a tre elettrodi, con elettrolita specifico; letture termo-compensate grazie al sensore di temperatura integrato
    • Sonda di temperatura Pt100, per visualizzazione della temperatura
    • Porta-sonda a deflusso in metacrilato con regolazione del flusso in ingresso, sensore di prossimità, spillo per analisi acqua campione, sistema automatico di pulizia del sensore
    • Filtro con cartuccia a rete in acciaio per acqua calda
  • A seconda delle esigenze applicative, il pannello può essere equipaggiato con una pompa dosatrice
  • Condizioni di lavoro: temperatura max. 70 °C a 3 bar; max. 50 °C a 6 bar
  • Su richiesta, è disponibile il sistema di telecontrollo RW14, che permette la gestione da remoto tramite linea seriale RS232
